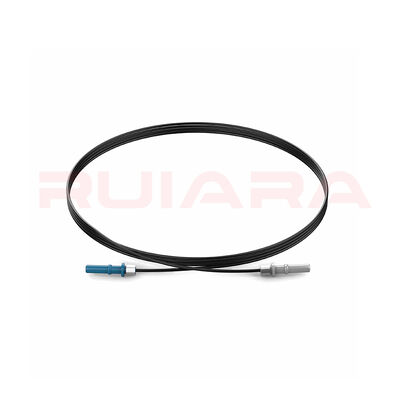

HFBR-4501Z - HFBR-4511Z POF 케이블 어셈블리

이 HFBR-4501Z - HFBR-4511Z POF 케이블 어셈블리는 Broadcom/Avago Versatile Link 에코시스템의 단거리 광 신호 연결을 위한 완성된 단순 산업용 플라스틱 광섬유 어셈블리입니다. 이는 약 1.0mm Mitsubishi Chemical POF를 회색 송신측 커넥터, 파란색 수신측 커넥터, 보호 케이블 구조, 크림프 종단 처리 및 제어된 종단면 마감과 결합합니다.

우리는 재킷 케이블 구조를 제조하고 커넥터 종단을 자체적으로 완료합니다. 표준 2.2mm 어셈블리, 강화된 4~6mm 구조, 맞춤형 길이, 원래 Broadcom 커넥터 및 인터페이스 호환 커넥터 옵션은 장비, 환경 및 프로젝트 요구 사항에 따라 구성할 수 있습니다.

HFBR-4501Z 및 HFBR-4511Z는 전체 케이블 부품 번호가 아닌 커넥터 부품 번호입니다. 여기에 공급되는 완제품에는 광섬유, 보호 케이블 구조, 압착 링, 커넥터, 가공된 광섬유 끝 및 합의된 검사가 포함됩니다.

HFBR‑4501Z 및 HFBR‑4511Z는 동일한 기본 기계 인터페이스 및 광케이블 크기 요구 사항을 갖습니다.

• HFBR‑4501Z는 회색이며 일반적으로 송신기 측을 식별하는 데 사용됩니다.

• HFBR‑4511Z는 파란색이며 일반적으로 수신기 측을 식별하는 데 사용됩니다.

• 색상 차이는 설치 및 포트 식별을 지원합니다. 이는 광학 성능이 다르다는 것을 의미하지 않습니다.

• "단방향"은 하나의 파이버와 하나의 채널을 의미합니다. 단일 모드 광섬유를 의미하지는 않습니다.

• 이는 호환되는 Versatile Link 포트의 스냅인 또는 마찰 구조로 유지되는 비래칭 POF 커넥터입니다.

• 광택이 나는 플라스틱 섬유 끝면은 APC 인터페이스가 아닙니다.

현재 RoHS 버전 커넥터를 식별할 때 완전한 "Z" 접미사를 유지해야 합니다. 과거 문서에서는 접미사 없이 HFBR-4501 또는 HFBR-4511을 사용할 수 있으며 Broadcom 대신 HP 또는 Avago를 참조할 수 있습니다.

원래 커넥터가 필요한 프로젝트의 경우 추적 가능한 Broadcom HFBR-4501Z 및 HFBR-4511Z 부품으로 어셈블리를 구성하고 제조업체를 확인하고 BOM에서 MPN을 완료할 수 있습니다.

비용 제어 또는 대체 소싱 프로젝트의 경우 HFBR 인터페이스 호환 커넥터도 평가할 수 있습니다. 호환 가능한 부품은 실제 소스에 따라 식별되며 Broadcom에서 제조한 구성 요소로 표시되지 않습니다. 기계적 적합성, 유지력 및 광학 성능은 샘플 검증 계획에 포함될 수 있습니다.

다음 값은 표준 커넥터 인터페이스와 규정된 2.2mm 종단 조건을 설명합니다. 이는 설계 검토에 유용하지만 모든 맞춤형 완성 어셈블리에 대해 자동으로 보장된 값이 되는 것은 아닙니다.

포트 고정력, 커넥터-케이블 당김력 및 삽입력은 서로 다른 측정값입니다. 맞춤형 재킷 또는 강화 조립품의 경우 필요한 허용 값을 완성된 구조에서 정의하고 검증해야 합니다.

표준 HFBR‑4501Z/4511Z 압착 영역은 약 2.2mm 케이블 섹션용으로 설계되었습니다. 따라서 표준 2.2mm POF 케이블은 제어된 스트리핑 및 파이버 준비 후에 바로 압착 링에 들어갈 수 있습니다.

4~6mm 외부 재킷은 표준 압착 링에 직접 삽입할 수 없습니다. 강화 어셈블리에는 약 2.2mm 커넥터 측 내부 케이블을 보존하는 동시에 인장 및 굽힘 하중을 더 큰 외부 구조로 전달하는 전환이 필요합니다.

대구경 구조의 경우 설계 검토를 통해 외부 재킷 피복 제거 길이, 노출된 내부 케이블 길이, 보강 앵커링, 열수축 또는 부트 형상, 접착 요구 사항 및 최소 굽힘 공간을 정의합니다. 대량 생산 전에 프로토타입 광학, 인장, 굽힘 및 유지 점검을 권장합니다.

광섬유에는 PMMA 코어와 불소화 폴리머 광학 클래딩이 포함되어 있습니다. "Bare POF"는 보호 케이블 재킷이 추가되지 않았음을 의미합니다. 이는 PMMA 코어에 광학 클래딩이 없다는 의미는 아닙니다.

주문한 재료가 Mitsubishi Chemical SK‑40으로 확인되면 참조 구성은 다음을 포함하는 단계 인덱스 POF입니다.

• 일반적인 광학 코어 직경은 약 980μm입니다.

• 광학 클래딩을 포함한 일반적인 총 직경은 약 1,000μm입니다.

• 약 0.5의 개구수

• 650nm, 25°C, 시준광, 10m-1m 컷백 테스트에서 최대 베어 파이버 감쇠 0.15dB/m

• 최소 곡률 반경 기준 25mm

• 5% 신장 시 최소 65N의 인장력

전체 광섬유 MPN은 프로젝트에 SK-40 관련 문서가 필요한 경우 재료 라벨, 구매 기록 또는 COA를 통해 확인됩니다.

이 값은 다양한 테스트 조건에서 다양한 광섬유 또는 케이블을 나타냅니다. 재킷 페널티를 계산하기 위해 직접 뺄 수 없으며 어느 것도 완성된 조립 테스트를 대체하지 않습니다.

압출 온도, 방사형 압력, 재료 수축, 편심, 잔류 응력, 굽힘, 터미네이션 및 연마는 모두 최종 광학 성능에 영향을 미칠 수 있습니다. 마찬가지로 기계적 성능은 재킷, 보강재, 압착 링, 접착제 및 스트레인 릴리프 구조를 통과하는 전체 하중 경로에 의해 결정됩니다.

표준 2.2mm 압착 종단은 여러 중요한 치수 및 프로세스 지점을 중심으로 제어됩니다.

1. 보호 재킷을 약 7mm 제거합니다.

2. 광섬유를 삽입하기 전에 압착 링을 위치시키십시오.

3. 광섬유가 커넥터 표면 너머로 약 3mm 확장되도록 허용합니다.

4. 링을 압착 영역에 올바르게 배치하여 압착을 완료합니다.

5. 제어된 연삭을 위해 충분한 재료를 남겨두고 돌출된 섬유를 다듬습니다.

6. 단면을 평면으로 연마하고 미세한 연마막으로 마무리합니다.

7. 끝면의 평탄도, 부드러움, 오염 여부를 검사합니다.

3μm 미세 연마 단계는 참조된 인터페이스 조건에서 거친 600그릿 전용 마감에 비해 결합 성능을 약 2dB 향상시킬 수 있습니다. 접착제 지원 터미네이션, 미세한 연마 또는 비부식성 RTV는 견고하거나 온도 순환 프로젝트에 대해 평가할 수 있지만 결과 어셈블리는 자체 테스트 계획을 통해 인증되었습니다.

엔드 투 엔드 어셈블리 손실에는 다음이 포함됩니다.

• 실제 케이블 길이를 통한 감쇠

• 두 커넥터 종단 모두에서 손실

• 인라인 어댑터 또는 추가 결합 인터페이스로 인한 손실

• 굽힘, 온도 및 선택된 참조 방법의 영향

이러한 이유로 커넥터 인터페이스 값이나 원시 섬유 감쇠는 전체 어셈블리의 손실로 표시될 수 없습니다.

POF 어셈블리 삽입 손실은 단일 종단 FOTP-171 유형 배열 또는 이중 종단 OFSTP-7/14 유형 배열로 측정할 수 있습니다. 보고서에는 파장, 광원, 기준 케이블, 어댑터 배열 및 기준 방법이 명시되어야 합니다.

참조 정규화는 보고된 결과에 포함되는 내용도 변경합니다.

• 방법 A는 일반적으로 완전한 어셈블리 삽입 손실을 유지합니다.

• 방법 B는 하나의 기준 연결 손실을 제거합니다.

• 방법 C는 두 개의 결합 연결과 기준 광섬유에 할당된 효과를 제거합니다.

다양한 정규화 방법으로 얻은 결과를 설정을 검토하지 않고 비교해서는 안 됩니다.

프로젝트에 따라 품질 패키지에는 다음이 포함될 수 있습니다.

• BOM 및 구성 확인

• 커넥터 종단 간 길이 측정

• 외관, 치수 및 단면 검사

• 합의된 방법에 따른 엔드투엔드 삽입 손실 테스트

• 커넥터 고정 또는 케이블 당김 테스트

• 굽힘, 온도 또는 환경 검증

• 개별 테스트 기록, 자재 문서 및 배치 추적성

주문한 어셈블리에 대해 실제로 수행된 테스트만 완제품 결과로 보고됩니다.

HFBR-4501Z 및 HFBR-4511Z는 패시브 커넥터입니다. 데이터 속도나 최대 전송 거리를 독립적으로 정의하지 않습니다.

사용 가능한 링크는 송신기 및 수신기 MPN, 광파장, 케이블 감쇠, 조립 길이, 커넥터 및 어댑터 손실, 작동 온도, 수신기 감도, 노화 허용치 및 설계 여유에 따라 달라집니다.

대표적인 Versatile Link 제품군의 예는 다음과 같습니다.

제품군의 다른 특수 모듈 조합은 최대 약 155MBd의 속도를 지원합니다. 이는 케이블 어셈블리에 대한 범용 거리 등급이 아닌 모듈 및 조건별 참조입니다.

예비 최대 길이 추정치는 다음과 같이 표현될 수 있습니다.

최대 길이 ≒ (최소 송신기 전력 - 수신기 감도 - 연결 손실 - 설계 마진) ¼ 최대 케이블 감쇠

프로젝트 계산을 위해 전체 송신기 및 수신기 MPN, 작동 온도, 대상 길이, 결합 인터페이스 수 및 필요한 시스템 마진을 제공하십시오.

이 단순 다목적 링크 POF 케이블 어셈블리는 다음과 같은 단거리 광학 제어 및 신호 절연 링크와 관련됩니다.

• PLC 및 산업용 컴퓨터 통신

• 로봇 및 공장 제어 장비

• 산업용 감지 및 데이터 수집

• 고전압 감지 및 갈바닉 절연 제어

• 풍력 및 태양광 인버터 제어

• IGBT 게이트 드라이브 및 SVC 제어 링크

• 산업용 네트워크 확장

• 장비 내부 광신호 연결

실제 포트, 모듈, 링크 상태를 통해 장비 호환성을 확인해야 합니다. 문서화된 장비 예로 ABB REF542plus SPABUS 인터페이스는 X60을 회색 HFBR-4501 전송 포트로 식별하고 X61을 파란색 HFBR-4511 수신 포트로 식별하며 해당 장비 매뉴얼에서는 플라스틱 섬유 길이 제한이 30m입니다. 이는 유용한 식별 참조를 제공하지만 모든 ABB 모델 또는 장비 개정에 대한 승인을 의미하지는 않습니다.

프로젝트에 래치, 이중 채널, 무압착 설치, 패널 피드스루 또는 관련 액세서리 공급 장치가 필요한 경우 이러한 부품을 평가할 수 있습니다. 이는 HFBR-4501Z/4511Z 어셈블리를 자동으로 대체하는 것이 아니라 별도의 구성입니다.

맞춤형 산업용 POF 케이블 어셈블리 제조업체로서 당사는 표준 구성, 반맞춤형 어셈블리 및 도면 또는 샘플 기반 OEM 프로젝트를 지원할 수 있습니다.

일반적인 프로젝트 경로에는 다음이 포함됩니다.

1. 기존 케이블, 장비 포트, 도면, 샘플 또는 부품 번호를 검토하십시오.

2. POF 등급, 커넥터 소스 및 단순 채널 구성을 확인합니다.

3. 제조 가능성을 위해 케이블 직경, 재킷 재질, 보강재 및 커넥터 전환을 검토합니다.

4. 프로토타입 또는 첫 번째 제품을 생산합니다.

5. 합의된 광학적, 치수 및 기계적 요구 사항을 확인합니다.

6. 시험 생산을 거쳐 검사 및 추적성을 통해 배치 생산을 반복합니다.

사용 가능한 프로젝트 옵션에는 맞춤형 재킷 색상 및 인쇄, 고객 부품 번호, 개별 라벨, 더스트 캡, 정전기 방지 포장, RoHS 재료 구성, UL 등급 케이블 구조, 할로겐 프리 케이블 옵션 및 지원 자료 문서가 포함됩니다.

UL 등급 케이블 또는 UL94 V-0 커넥터를 사용한다고 해서 전체 맞춤형 조립품이 독립적인 UL 인증을 받았다는 의미는 아닙니다. 규정 준수는 승인된 BOM에 포함된 실제 구성 요소, 재료 및 완제품 문서에 따라 명시됩니다.

구성 검토를 시작하려면 필요한 길이, 수량, 원본 또는 호환 커넥터 기본 설정을 보내세요. 사양이 아직 완성되지 않은 경우 장비 모델, 기존 케이블 사진, 도면 또는 샘플 정보를 보내주시면 거기서부터 시작할 수 있습니다.
