| MOQ: | 100 |
| 가격: | USD 0.5–3.2/Piece |
| 배달 기간: | 5-8 근무일 |
| 지불 방법: | L/C,D/A,D/P,T/T |
| 공급 용량: | 1W / 일 |
당사의 HFBR-4501 HFBR-4511 POF 케이블 어셈블리는 산업 제어, 전력 시스템 통신, 장비 상호 연결 및 Broadcom/Avago Versatile Link 유형 광 인터페이스용으로 완성된 단심 플라스틱 광섬유 케이블입니다.

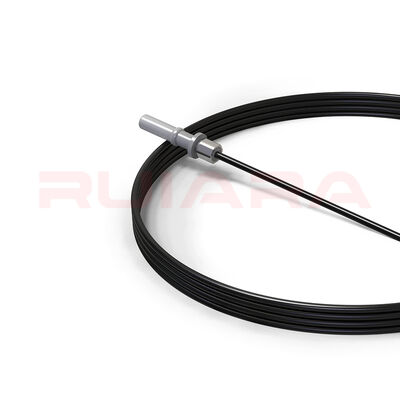

표준 구성은 1.0mm PMMA 플라스틱 광섬유, 검은색 2.2mm PE 재킷, 한쪽 끝에는 회색 HFBR-4501 스타일 커넥터, 다른 쪽 끝에는 파란색 HFBR-4511 스타일 커넥터를 사용합니다. 케이블 재킷팅, 절단, 커넥터 종단 처리, 금속 링 압착, 광섬유 끝 마무리 및 최종 조립을 통해 완성된 어셈블리를 제조합니다.
이것은 수동 단일 채널 POF 케이블 어셈블리입니다. 시스템 데이터 속도 또는 최대 통신 거리를 자체적으로 결정하지 않으며, 이는 전체 송신기-광섬유-수신기 링크에 따라 달라집니다.
HFBR-4501 및 HFBR-4511은 Broadcom/Avago Versatile Link 커넥터 제품군에 속합니다. 표준 단심 시스템에서 HFBR-4501 측은 회색이고 HFBR-4511 측은 파란색입니다.
두 커넥터는 동일한 기본 기계적 인터페이스를 사용합니다. 색상 차이는 주로 광 링크의 송신기 및 수신기 측을 식별하는 데 사용됩니다. 플라스틱 광섬유 자체가 방향성이 있다는 것을 의미하지는 않습니다.
Broadcom은 현재 공식 부품 번호 HFBR-4501Z 및 HFBR-4511Z를 사용하지만, HFBR-4501 및 HFBR-4511은 장비 설명서, 레거시 문서 및 시장 검색에서 여전히 일반적입니다. 당사의 완성된 케이블 어셈블리는 해당 인터페이스 형식을 사용하지만 Broadcom 정품 케이블 어셈블리와 혼동해서는 안 됩니다.
일반적인 링크 위치:
여기서 제공되는 제품은 구매한 완성된 케이블에 부착된 커넥터 쌍이 아니라 완성된 케이블 어셈블리입니다.
당사의 제조 범위는 다음과 같습니다:
절단 및 길이 제어
HFBR 커넥터 조립
금속 압착 링 설치
옵션 부트 및 방진 캡 조립
광섬유 끝 트리밍 및 마무리
최종 조립 및 검사
이 제조 범위는 케이블 구성 및 완성된 어셈블리가 단일 고정 기성 케이블 형식으로 제한되지 않고 실제 장비 및 프로젝트 요구 사항에 맞춰 구성될 수 있도록 합니다.
기존 제품 도면은 정의된 길이 허용 오차 및 전체 어셈블리 손실 요구 사항이 있는 1m, 2m 및 3m 어셈블리를 다룹니다.
프로젝트 요구 사항에 따라 다른 길이를 제조할 수 있습니다. 맞춤형 길이의 경우 어셈블리는 명목 미터 값 이상으로 정의되어야 합니다. 길이 허용 오차, 팁-투-팁 정의, 케이블 구성 및 해당 완성 어셈블리 광 손실 요구 사항을 함께 확인해야 합니다.
HFBR-4501 / HFBR-4511 어셈블리의 더 넓은 시장에는 짧은 패치 코드와 수십 미터까지 확장되는 길이가 포함되므로 이 제품 범주에서는 맞춤형 길이 요청이 일반적입니다. 그러나 특정 시스템의 실제 길이는 송신기, 수신기, 파장, 광섬유 감쇠, 커넥터 손실, 온도 및 필요한 데이터 속도의 광학 예산에도 맞아야 합니다.
POF 사양은 종종 혼합해서는 안 되는 여러 가지 다른 손실 값을 사용합니다.
베어 광섬유 전송 손실, 재킷 처리된 케이블 감쇠, 커넥터 또는 어댑터 커플링 손실 및 전체 케이블 어셈블리 삽입 손실은 다른 개체를 설명합니다.
예를 들어, Mitsubishi SK 시리즈 베어 POF, Mitsubishi 재킷 처리된 POF 케이블, Broadcom POF 케이블, HFBR 매칭 어댑터 및 당사의 완성된 1m / 2m / 3m 어셈블리는 모두 다른 손실 정의 및 테스트 조건을 사용합니다.
구매 및 시스템 매칭을 위해 가장 관련성이 높은 값은 공급되는 완성된 어셈블리에 적용되는 사양이며, 베어 광섬유 또는 타사 케이블 값을 케이블 어셈블리 사양에 복사한 값이 아닙니다.
당사의 HFBR POF 점프 케이블 설치 지침은 다음과 같습니다:
최소 케이블 굽힘 반경: 22mm
설치 중 임시 인장력: 50N 이하
장기 인장 하중: 1N 이하
광학 끝면을 먼지, 기름, 긁힘 및 오염으로부터 깨끗하게 유지
과도한 굽힘, 반복적인 비틀림, 매듭, 강제 풀림을 피하십시오
케이블을 세척제, 기름, 용매, 접착제, 가소제 또는 기타 화학 물질에 노출시키기 전에 호환성을 확인하십시오
이러한 조건은 완성된 HFBR 점프 케이블에 적용되며 관련 없는 베어 광섬유 또는 타사 케이블 사양에서 가져온 굽힘 또는 인장 값으로 대체해서는 안 됩니다.
표준 문서화된 구성은 2.2mm 검은색 PE 재킷 케이블이지만, 산업 프로젝트에는 다른 기계적 또는 환경적 특성이 필요할 수 있습니다.
프로젝트에 따라 어셈블리는 다음과 같은 요구 사항을 중심으로 개발될 수 있습니다:
개선된 화학 물질 또는 오일 저항성
추가적인 스트레인 릴리프
강화 또는 헤비 듀티 케이블 구조
대체 재킷 재료
추가 기계적 보호
다른 부트 및 방진 캡 구성
필요한 온도, 화염 성능, 내화학성 및 기계적 강도는 광섬유 등급, 재킷 재료, 커넥터, 케이블 구조 및 완성된 어셈블리 검증의 조합으로 처리되어야 합니다.
따라서 타사 케이블 또는 커넥터의 온도, UL, 화염 또는 기계적 등급을 완성된 어셈블리로 자동 이전하지 않습니다.
HFBR-4501 / HFBR-4511 인터페이스는 전기적 절연, 전기 간섭에 대한 내성 및 간단한 단거리 광섬유 상호 연결이 필요한 산업용 광 링크에 사용됩니다.
관련 애플리케이션은 다음과 같습니다:
공장 자동화
산업 제어 및 필드버스 시스템
전력 전자 제어
고전압 갈바닉 절연
변전소 보호 및 제어 통신
산업 장비 상호 연결
보드 간 및 랙 간 광 링크
ABB 문서는 구체적인 예시를 제공합니다. REF542plus 보호 및 제어 장치는 SPABUS 플라스틱 광섬유 통신을 위한 HFBR-4501 회색 TX 광 인터페이스 및 HFBR-4511 파란색 RX 광 인터페이스를 식별합니다. ABB SPACOM / SPA 문서에서도 HFBR-4501/4511 커넥터가 POF 보호 및 제어 통신 링크에 사용되는 것을 보여줍니다.
이러한 참조는 인터페이스 애플리케이션 환경을 확인합니다. 특정 장치와의 최종 호환성은 장비 인터페이스, 필요한 길이 및 시스템 광학 예산에 대해 계속 확인해야 합니다.
현재 완성된 어셈블리의 경우, 품질 관리는 다음을 포함하여 해당 제품 도면에 정의된 특성을 중심으로 구성할 수 있습니다:
케이블 외관 및 구성
길이 및 구성
커넥터 및 압착 조립
광섬유 끝면 상태
지정된 테스트 조건 하에서의 전체 어셈블리 광 손실
OEM 또는 프로젝트 요구 사항의 경우, 커넥터 유지력, 케이블 인장 성능, 재료 선택, 온도 요구 사항, 화염 성능 또는 기타 환경 조건과 같은 항목에 대해 추가 검증을 구성할 수 있습니다.
기술 도면, 치수 정보 및 설치 지침은 제품 구성에 따라 제공될 수도 있습니다. 규정 준수 문서 및 테스트 보고서는 타사 커넥터 또는 케이블 인증에서 추정하는 것이 아니라 실제 BOM, 재료 버전 및 프로젝트 범위와 일치해야 합니다.
HFBR-4501 / HFBR-4511 POF 케이블 어셈블리의 경우, 맞춤형 길이, 산업용 케이블 구조, OEM 요구 사항 또는 장비별 구성의 경우, 필요한 길이와 애플리케이션 세부 정보를 보내주십시오 구성 및 견적을 위해.
|
|
